欢迎来到杭州仰仪科技有限公司网站！欢迎来到杭州仰仪科技有限公司网站！
13858132541
前言
玻璃化转变温度（Tg）是电子封装、PCB基材及绝缘材料等高分子制品从"刚性玻璃态"迈向"柔软高弹态"的临界温度，直接决定材料的服役温度上限与长期可靠性。DSC（差示扫描量热法）作为测定Tg的主流标准方法，仅需毫克级样品即可通过热流信号变化精准识别这一转变，灵敏度高、重复性好，被GB/T 19466、ISO 11357等标准广泛采纳。
本文利用DSC-40B差示扫描量热仪对2组电子材料样品进行系统表征，精准获取了各样品的玻璃化转变温度。实测结果清晰呈现了不同封装/基材材料耐温性能的量化差异，为电子材料选型、加工工艺参数优化以及终端产品服役可靠性评估提供了关键依据；同时，优于0.5%的重复性偏差也确保了该数据可稳定支撑研发阶段的配方筛选与生产环节的批次质控。
实验方案
测试仪器：DSC-40B差示扫描量热仪；
差示扫描量热仪DSC-40B
温度控制模式：
样品A：扫描模式，-50-50℃，10℃/min
样品B：扫描模式，0-100℃，10℃/min
坩埚：标准铝坩埚；
气氛：50 mL/min氮气；
测试方法：按照客户要求。
打开 DSC-40B差示扫描量热仪；
Step1：取质量接近的空坩埚，将样品放置于其中一个坩埚中；
Step2：打开炉盖，将盛装样品的坩埚和参比坩埚放置于测试平台；
Step3：关闭炉盖，打开气氛，设定温度控制程序，开始实验。

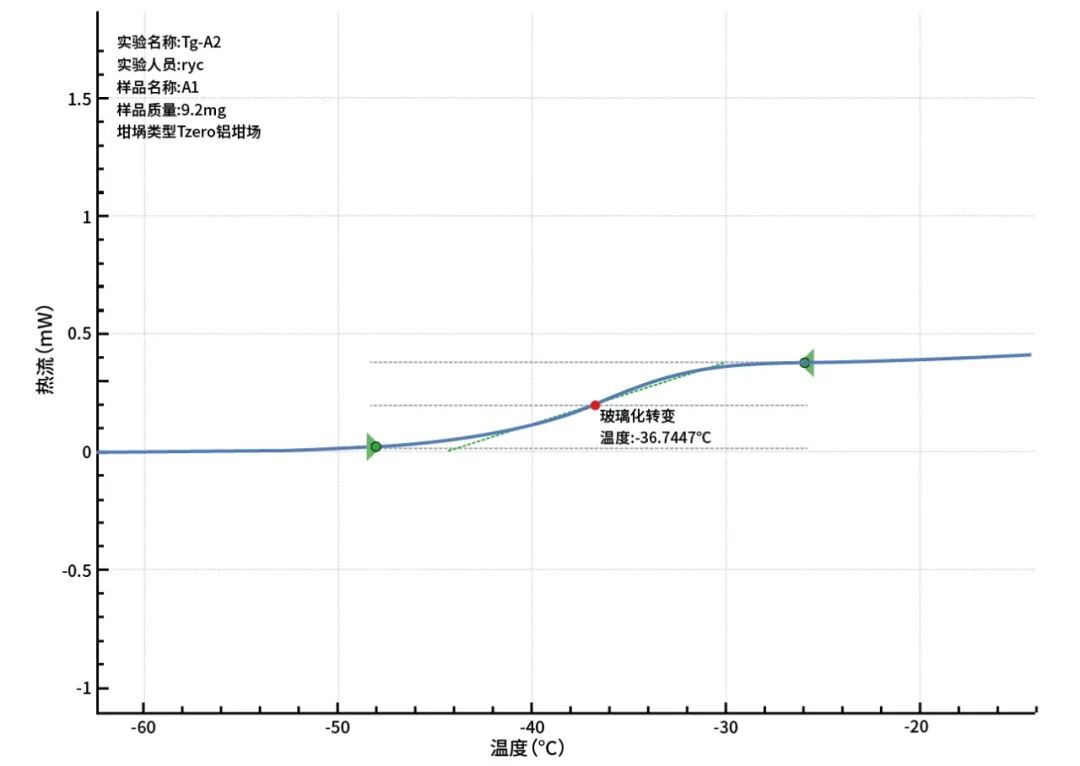

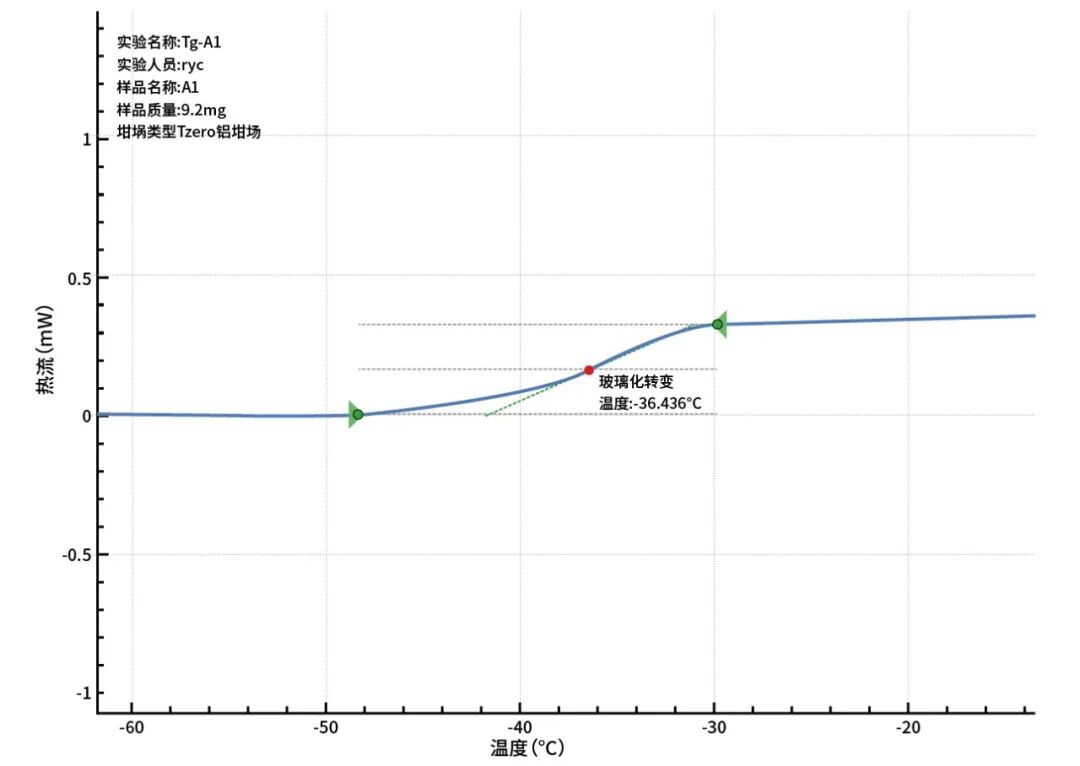

样品A玻璃化转变温度分析结果

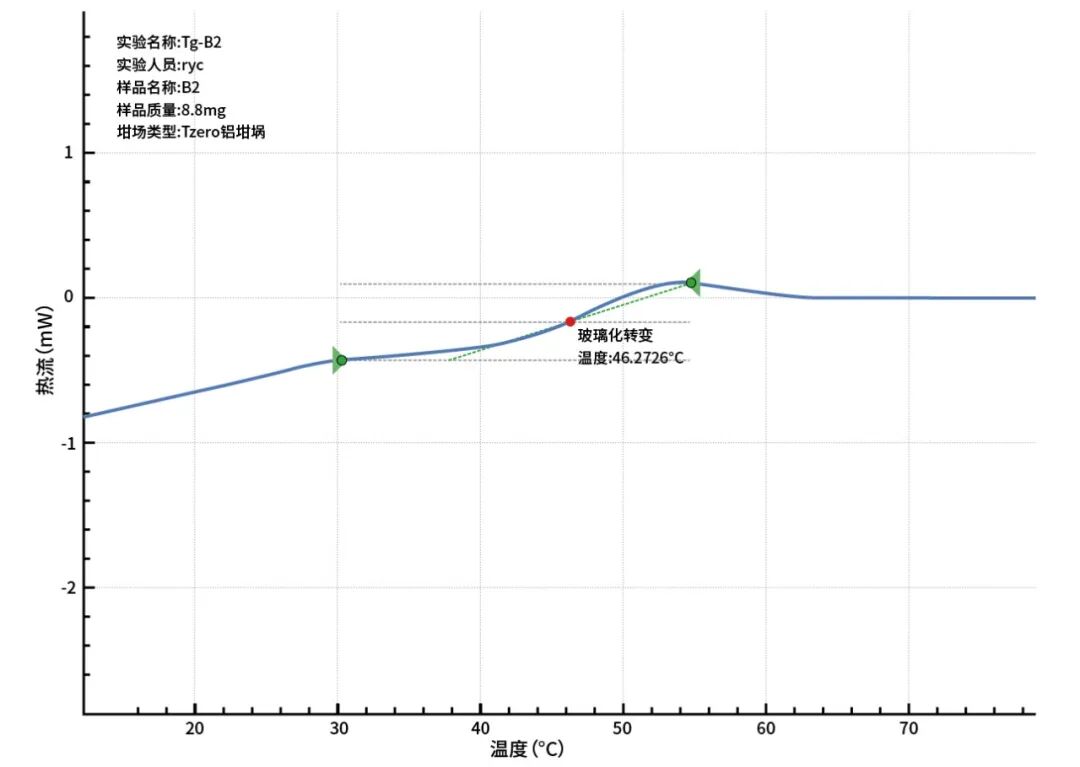

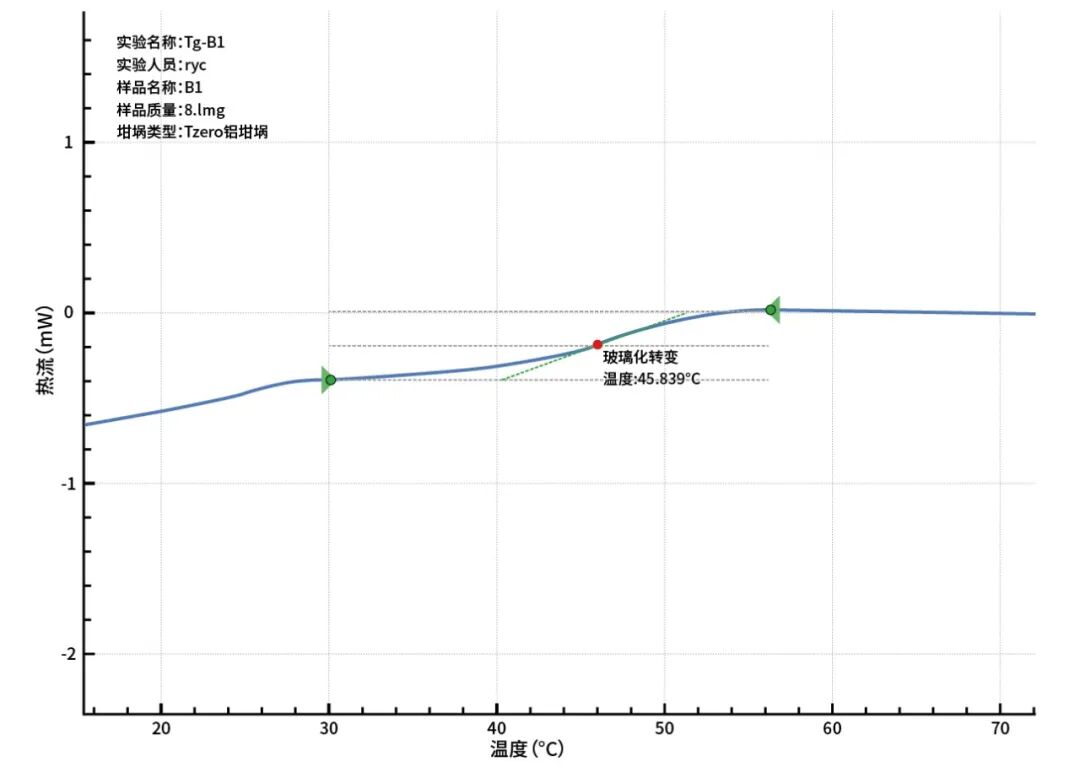

样品B玻璃化转变温度分析结果

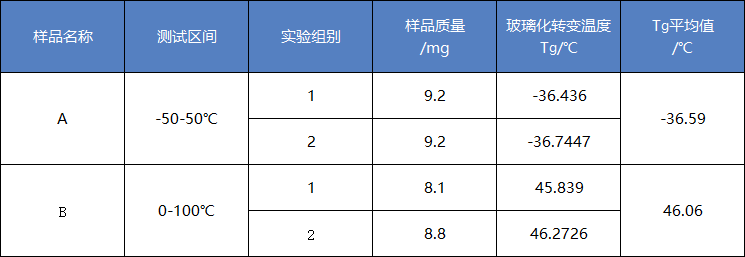

表1 样品A/B测试数据汇总
在本测试条件下，各样品均以新装样品进行两次独立重复测定。结果显示，样品A与样品B的偏差分别为0.31℃和0.43℃，仪器重复性与方法稳定性表现优异，满足电子材料质控对数据可靠性的严苛要求。
结论
本次测试基于DSC-40B差示扫描量热仪，成功完成了2组电子材料的玻璃化转变温度测定。结果表明，两次测试Tg偏差均小于0.45℃，重复性优异，证明DSC-40B在宽泛温区内均能保持高稳定性，可为电子材料的使用温度边界设定与工艺窗口优化提供可靠的量化依据。
网站首页
